概述

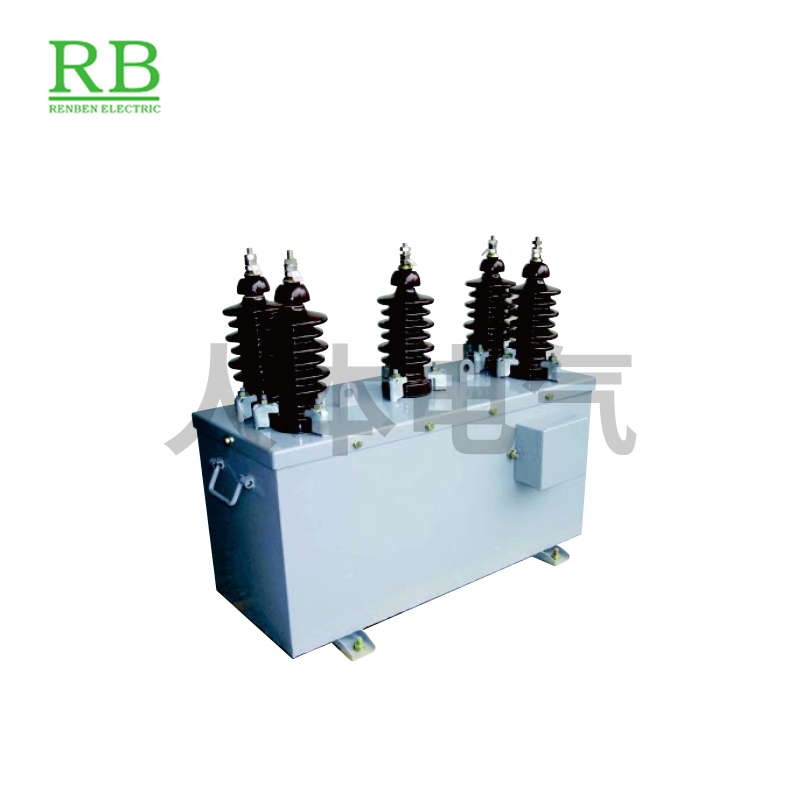

        三相户外干式高压电力计量箱(不配电度表称组合互感器)适用于50Hz、60Hz三相交流，用于额定电压为3kV、6kV、10kV的电网上作电能计量，并安装在供电变压器的高压侧， 仪表箱内装三相有功电度表及无功电度表，是用来直接测量 高压线路中有功和无功电能的电器设备。对防止窃电、节约 能源、加强供电管理具有主要作用。
        本产品取代了以往传统的油浸式组合互感器，可任意方 向安装，长期免维护运行，实现无油上网。

结构特点
        该型产品由电压电流组合互感器和计量仪表箱两部分组 合而成，互感器内装有两只独立的电压和电流互感器分装于A、C相，组合互感器的外侧壁装有功、无功电度表，及供试 验用的联合接线盒，运行时用表箱罩住以防窃电。
        产品的内芯采用环氧树脂浇注、单件组合，易于更换。 外壳采用钢桶，以避免阳光中紫外线对环氧树脂浇注体的直 射造成损伤。双变比、三变比均在二次端子调节，避免从一 次窃电；二次端子用铅封螺钉加以铅封，避免从二次窃电。

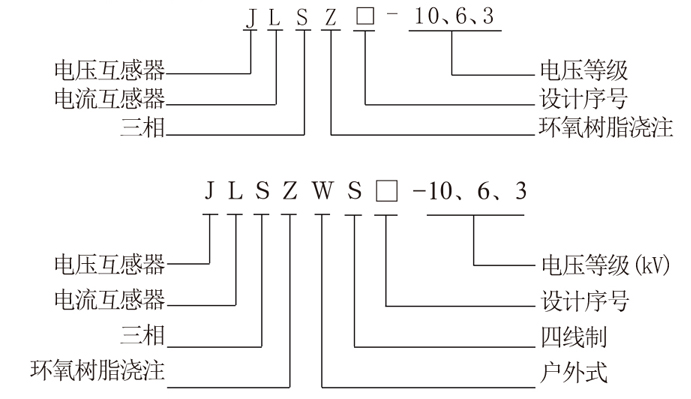

型号含义


概述

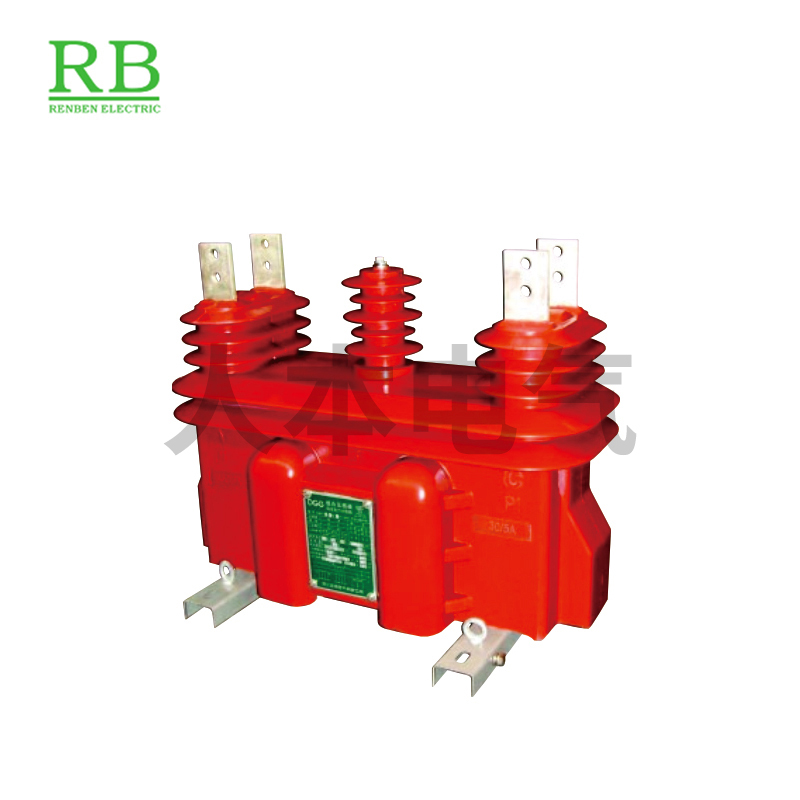

        JLSZV-35、10、6、3(W、G)型干式组合互感器为户外 环氧树脂浇注的全密封结构，供额定频率为50Hz或60Hz、额定电压为35kV及以下的电力系统中作电流测量、电能计 量和继电保护用。本型互感器具有精度高、重量轻、负荷 宽、安装方便和防污秽、防紫外线、防窃电等优点，是适 合当前电网改造，实现高精度计量和配合电能管理改革的 理想设备。

结构特点
        JLSZV一35、10、6、3(W、G)组合互感器采用瑞士进 口的专用户外环氧树脂(ciba CW5837)真空浇注成型，防紫外线、全密封结 构，其表面爬电距离大，伞群采用防雨雪、防污秽设 计。二次端子加以金属防护罩，内加以密封圈密封，外部 螺钉采用黄铜镀镍，防雨、防生锈、防腐蚀。以往油浸式 互感器结构单一，金属层易被氧化、易发热和漏油，难以 维护；JLSZV-35、10、6、3(W、G)组合互感器取代了以往 传统的油浸式组合互感器，可任意方向安装，长期免维护 运行，实现无油上网。该产品可同时带有2〜3个电流比， 为以后交流增容带来极大方便。

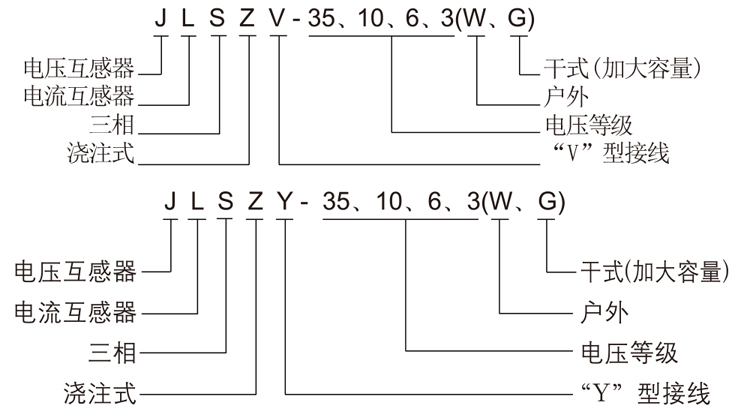

型号含义
