概述
        JLSZV(W)-6、10、35系列三相三线户外干式高压组合式互感器(带表称为电力计量箱)，分别适用于50Hz或60Hz三相交流、额定电压为6kV、10kV、35kV电网上用作电能计量，并安装在用电变压器高压侧，仪表箱内装三相三线有，功电度表及无功电度表，是用来直接测量高压线路中，有功和无功电能的计量设备。对防止窃电，节约能源，加强供电管理具有重要作用。
        JLSZV(W)-6、10、35系列三相三线户外、干式、宽负荷组合互感器(带表称计量相)，产品采用进口户外环氧树脂浇注绝缘，全封闭结构使产品具有抗紫线、耐老化、防雨淋，JLSZV-6、10系列为一体式结构、JLSZW-6、10系列和JLSZWV-35系列为单元件组装为一体结构。产品可做单、双电流比，0.2S级的高精度保证宽负荷下准确计量。双电流比采用二次抽头结构。
        本产品由组合互感器和仪表箱两大部分组成，三相三线组合互感器(二元件)由两只单相电压互感器(PT)及两只电流互感器(CT)组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联

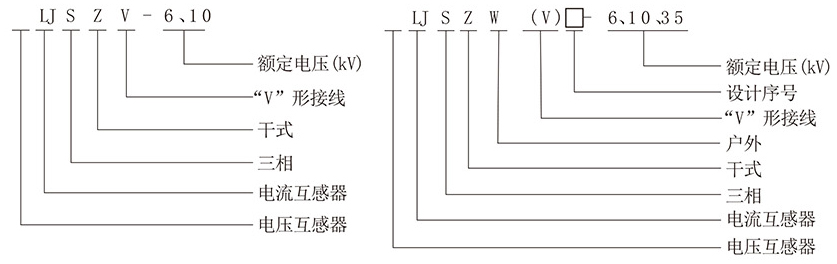

产品型号及含义

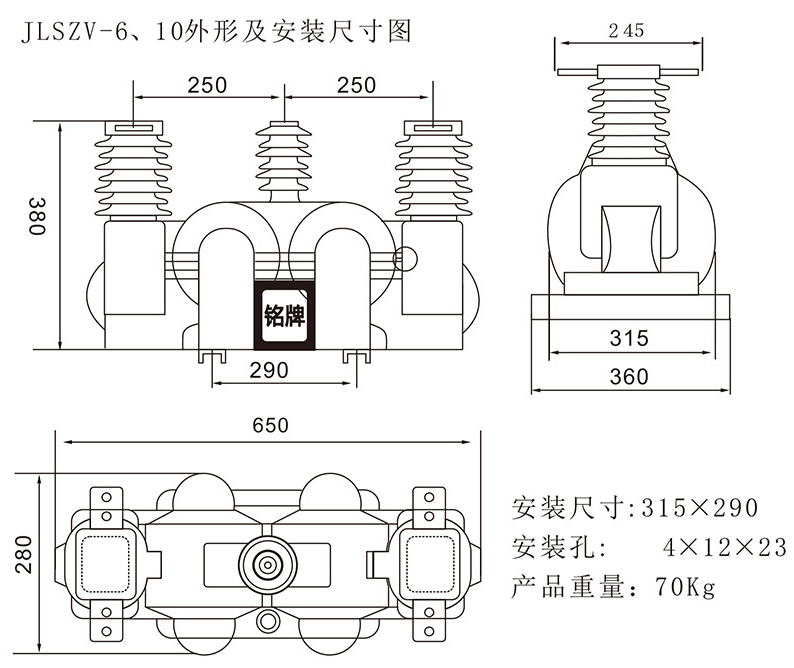

三相三线、干式组合互感器外形及安装尺寸图

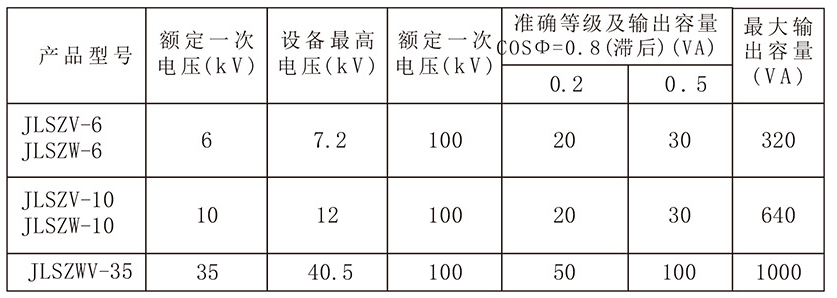

电压部分主要技术参数
