概述
        XL(F)-21系列动力配电柜适用于发电厂及工 矿企业、交流电压55 0V及以下的三相三线、相四线、三相五线制系统，作动力照明配电之用。
        XL(F)-21动力配电箱系户内装置，靠墙安装，屏前检修。

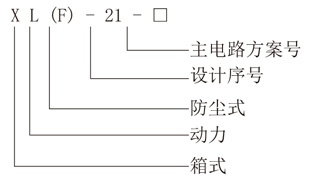

型号及其含义


主要技术参数


正常使用条件
环境温度：-5℃~+40℃，且24h内的平均温度不超过+35℃。
海拔高度：不超过2000m。
相对湿度：在周围空气温度为+4 0℃时不超过5 0％；在较低温度下可以有较高的相对湿度(如:+20℃时为90％)，考虑到温度的变化允许产生适度的凝露。
设备安装时垂直的倾斜度应不超过5度。
设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

结构特点
XL(F)-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置，其基本结构采用钢板弯制及角钢焊接而成，前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。
门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
