概述
GGD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配 电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。
该产品是我国组装式、固定面积开关柜的代表产品之一。
本产品符合：GB7251《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制》等标准。

正常使用条件
1.安装使用地点海拔高度不超过2000m；
2.周围介质温度不高于+40℃、不低于-5℃,24h的平均温度不超过+35℃；
3.室内相对湿度不超过90%(温度为25℃时)；
4.没有导电尘埃与足以腐蚀金属和破坏绝缘的气体的场所；
5.没有火灾、爆炸危险的场所；
6.没有激烈振动和颠簸，且垂直倾斜不超过50的场所；
7.若有特殊使用条件，请在订货时和制造厂声明。

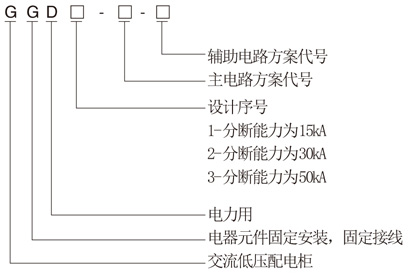

产品型号及含义


结构简介
1.GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组成而成，构架零件及专用配套零件由型钢定点生产厂 配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产周期，也提高了工作效率。
2.GGD柜设计充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升。通过上端的槽孔排出，而冷不断地由下端的槽的槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
3.柜门用转轴式活动铰链与构架相连，安装，拆卸方便，门的折边处均嵌有一根山型像塑条，关门时与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
4.装有电器元件的仪表门用多股软铜线与构架相连，整柜构成完整的接地保护电路。
5.柜体面漆选用聚脂桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较

技术参数


主电路方案
本开关柜主电缆方案共132组，195个规格，但不包括由于辅助电路的控制与保护的变化而派生方案和规格。

外形尺寸及安装尺寸
GGD型低压配电柜的外形尺寸见图一，其安装尺寸图见图2
