概述
        GCK系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。这些单元以上下重叠的方式安装在封闭的金 属柜体内。用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。柜体共分水平母线区＼垂直母线 区＼电缆区和设备安装区等四个互相隔离的区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。
        本产品符合ZBK3600.1-89《低压抽屉式成套开关设备》标准。该产品采用lEC114规定的lP40防护等级，当所有的门和护板关闭时，或门 开启时以及功能单元处于移出位置时，均能达到相应的防护等级，这样可确保人身安全。
        该产品设置有完善可靠的接地系统和保护电路，所有功能单元均能按规定的性能要求，分断短路电流，进线单元具有三段保护特性。因 此，可以保证供电的可靠性，和设备与系统的安全。
        所有功能单元，均可通过接口件与PC线板(可编程序控制器)或微处理机连结，作为自动控制系统的执行单元，根据用户需要还可以提供 其它内容的功能单元和功能组合，该产品适用于交流3 80V，频率50 Hz的电路中。
        GCK低压抽出式开关柜由动力配电中心(PC)柜和电动控制中心(M CC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz，最大工作电压A660V，最大工作电流3 1 50A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
         本系列产品具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台 柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合l EC439 N E MA l CS2-322标准，也符合G B725 1-2006《低压成套开关设备》国家标准和ZB K3600 1-89《低压抽出式成套开关 设备》专业标准。

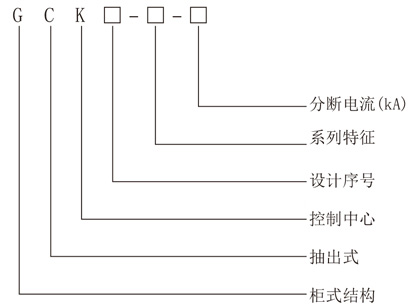

型号及其含义


正常使用环境条件
海拔不超过2000m。
周围空气温度不高于+40℃并且24 h内平均温度不高于+35℃，周围空气温度不 低于-5℃。
大气条件：空气清洁，相对湿度在温度+40℃时不超过50％，在温度较低时允 许有较高的相对湿度，列如：+20℃时为90％。
没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
与垂直面倾斜不超过5℃。
本产品适合以下温度运输储存：-25℃一+55℃，在短时间内(不超过24 h)不超 过+70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
