概述
        HXGN17-12型箱型固定式环网高压开关设备(以下简称环网柜)，是6-10kV三相交流50Hz的环网供电和终端供电系统的户内成套配电装置。主要适用于厂矿、住宅小区、高层建筑、学校等配电场所，作为接受和分配电能之用。本环网柜满足国家标准GB3906《3-35kV交流金属封闭开关设备》和国际标准IEC298《交流金属封闭开关设备和控制设备》的要求，并且具有两部提出的“五防”联锁功能。

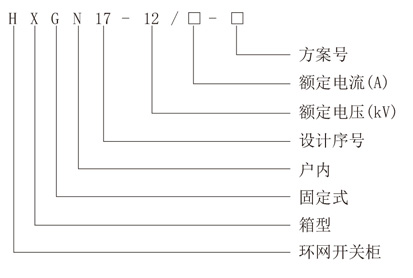

产品型号及其含义


使用环境条件
1.海拔不超过1000m，(超过1000m时按国标修正)；
2.周围空气温度：上限+40℃，下限-25℃；
3.相对湿度：日平均值不大于95％，月平均值不大于90％(+25℃)；
4.没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动场所。

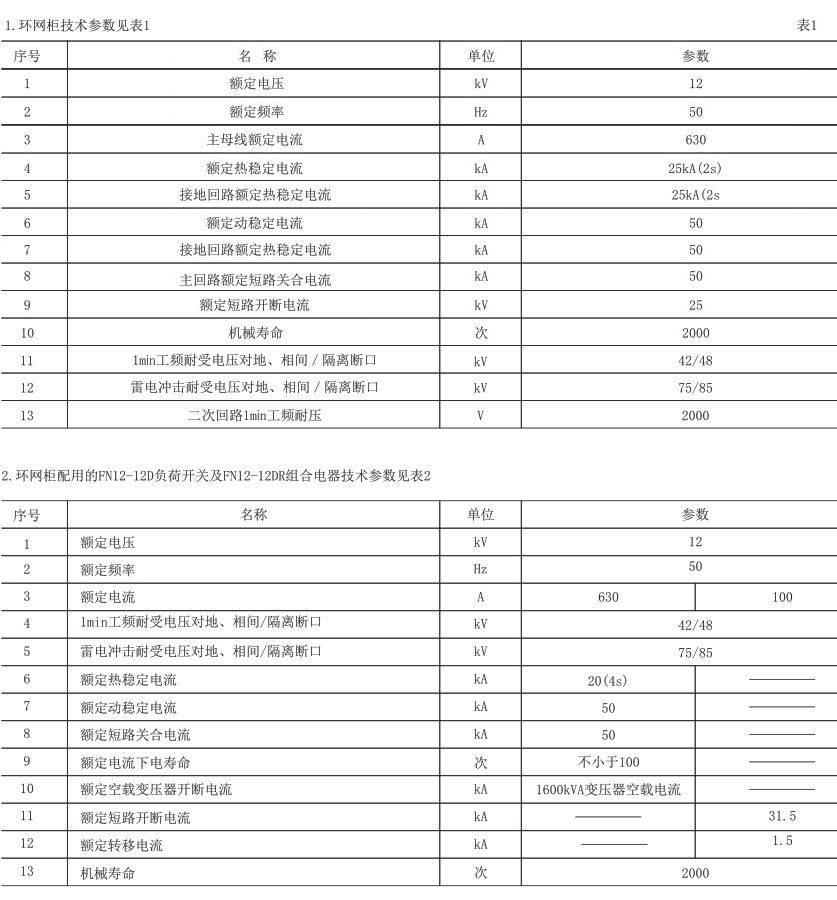

技术参数



主电路方案
本开关柜主电路方案共67个。但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特点
按负荷开关安装方式不同，可分为侧装环网柜(见图一)和正装环网柜(见图二)。
1.侧装环网柜的结构(见图一)
侧装环网柜由电器元件、柜体及联锁机构组成。
a.电器元件
电器元件主要有带侧面机构的FNl2—12负荷开关VEI公司ISARC型负荷开关，LKE公司LBS型或VLBS型负荷开关(9)，电流互感器(12)，电压互感器，高压带电显示器(3)等组成，并且全部固定在柜体上。
b.柜体
侧装环网柜的柜体采用全组装结构，由骨架(11)、顶板、门板、侧封板等组成封闭结构，骨架、顶盖、面板及侧封板均由钢板折弯而成。
c.联锁机构
环网柜内的负荷开关、接地开关、前门板之间设有联锁装置，它们之间的操作关系如下：
(1)负荷开关合闸时，接地开关无法合闸，前门板无法打开；
(2)负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门板方可打开；
(3)接地开关合闸时，负荷开关无法合闸，前门板可以打开；
(4)接地开关分闸时，负荷开关可以分、合闸。前门板无法打开；
(5)电缆进线柜中，在进线有电时，无论负荷开关处于合闸或者分闸位置，电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁外)。2.正装环网柜的结构(见图二)
正装环网柜由电器元件、柜体及联锁机构组成。
a.电器元件
电器元件主要由无侧面操作机构的FNl2—12型负荷开关。VEI公司ISARC型负荷开关，LKE公司LBS型或VLBS型负荷开关(8)，电流互感器(11)，电压互感器，高压带电显示器(3)等组成。
b.柜体
正装环网柜的柜体采用全组装结构，由骨架(1 O)、顶板、门板、侧封板以及操动机构(1 4)等组成。
c.联锁机构
正装环网柜的联锁机构，参照6.2条内容。
3.母线
a.母线可用铜母线或铝母线制造。
b.母线的漆色与相序见表3。
