概述
XGN15-12 型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘 的，适用于配电自动化的即紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便 等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
传感技术和新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市 场不断变化的需求。
XGN15-12型单元式六氟化硫环网柜的主开关分别采用ABB原装SFG型SF6负荷开关，或FLN36型SF6负荷开 关。

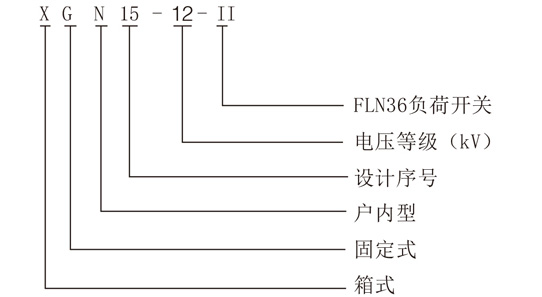

型号及其含义


主要用途
XGN15-12型单元式六氟化硫环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工 业及民用电缆环网 及供电末端工程。
特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风 力发电、医院、体育场、铁路、隧道等。

正常使用条件
海拔高度：≤2500m；（如有特殊要求可以订货时注明）；
环境温度：-25℃～+40℃；
日相对湿度平均值 95%；月相对温度平均值不超过90%；
抗震能力：8度；
无剧烈震动和冲击以及有关火灾、化学腐蚀、爆炸危险的场所。

符合标准
IEC298 IEC265 IEC129 IEC694
IEC420 IEC56 IEC529 UEC932
GB3804 GB3906 GB11022

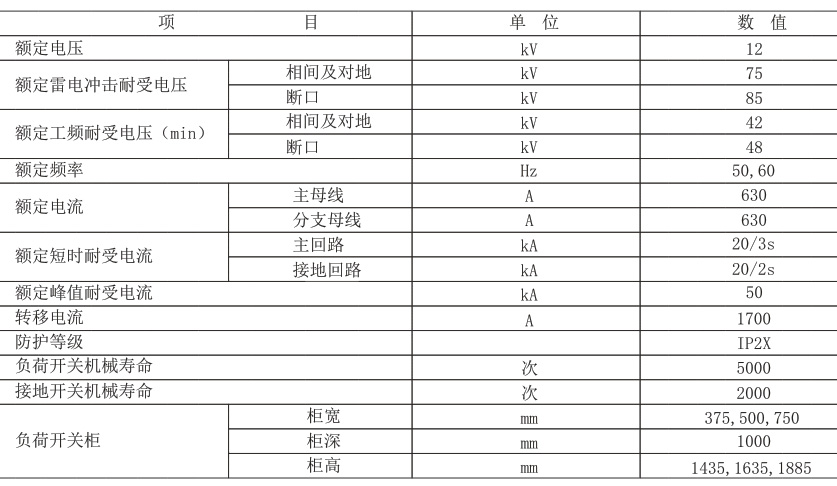

主要技术参数


外形及安装尺寸
