概述

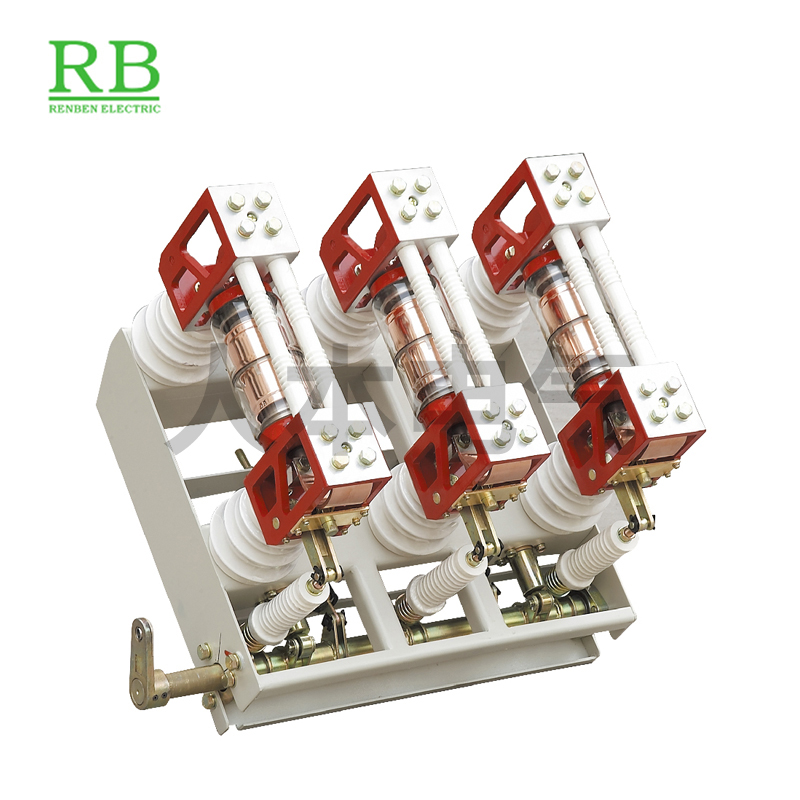

        ZN28-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准，该产品总体结构为开关本体与操动机构一体安装和开关本体与操动一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG1A(Z), XGN2A10(Z)等。
        该产品可配用CD17、CD10型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。

环境使用条件
a、环境温度不高于+40℃，不低于-10℃(允许在-30℃时储运)；
b、海拔高度不大于1000米；
c、空气相对温度日平均值不大于95%，月平均值不大于90%，饱和蒸汽压日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
d、地震裂度不超过8度；
e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

型号及含义



主要技术参数


外形及安装尺寸
