概述

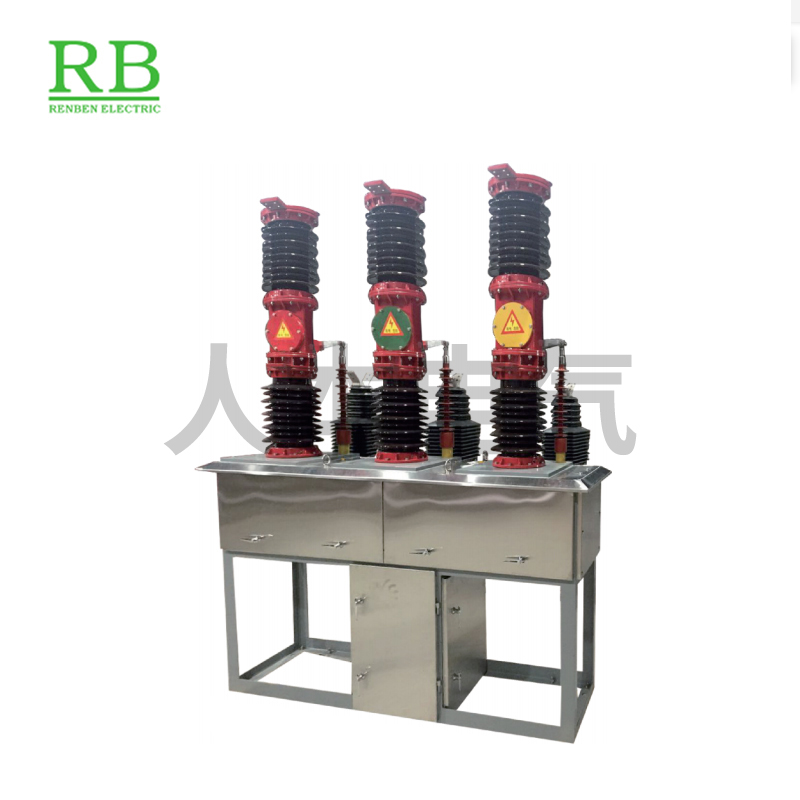

        ZW7-40.5型 户 外 高 压 真 空 断 路 器 用 于 交 流 50Hz、 额 定 电 压 40.5KV的户外高压电气设备。附装弹簧操动结构或电磁操动结构，可 以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能 符合GB1984-2014《交流高压断路器》国家标准的要求。并满足IEC－ 56《交流高压断路器》国际电工委员会标准的要求。ZW7－40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也 可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品 总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷 瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。

型号及其含义


型号及其含义
1、正常使用条件
a)周围空气温度
最高温度 +40℃
最低温度 -30℃
b)海拔不超过3000米
c)风压不超过700Pa(相当于风速34m/s)
d)地震烈度不超过8级
e) 空气污秽程度Ⅲ级
2、特殊工作条件
在特殊工作环境下使用时，我们可以根据特殊工作环境的要求作出相应设计。


主要技术参数


外形及安装尺寸图
