概述

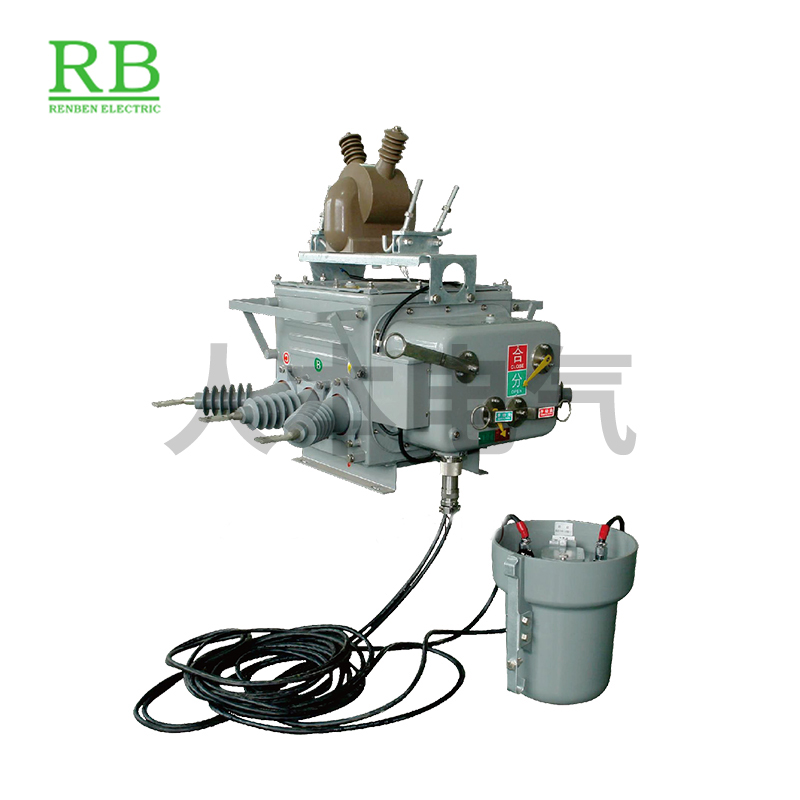

        ZW20B-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的 负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配 电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结 构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和 多级脱扣系统，动作可靠性高，是柱上断路器的佳品。
         ZW20P-12用户分界断路器(含控制器)具备故障检测功能、保护控制功能和通信功能(配置通信模块后)，适于安装在10kV架空配电线 路用户进线的责任分界点处，也可适用于符合要求的分支线路和末段线路。设备安装投运后，可以实现自动切除被控支线的单相接地 故障和相间短路故障。控制器可借助GPRS、CDMA、有线方式或蓝牙通信，实现后台(或PDA)实时状态监控及远方遥控功能。

型号及其含义

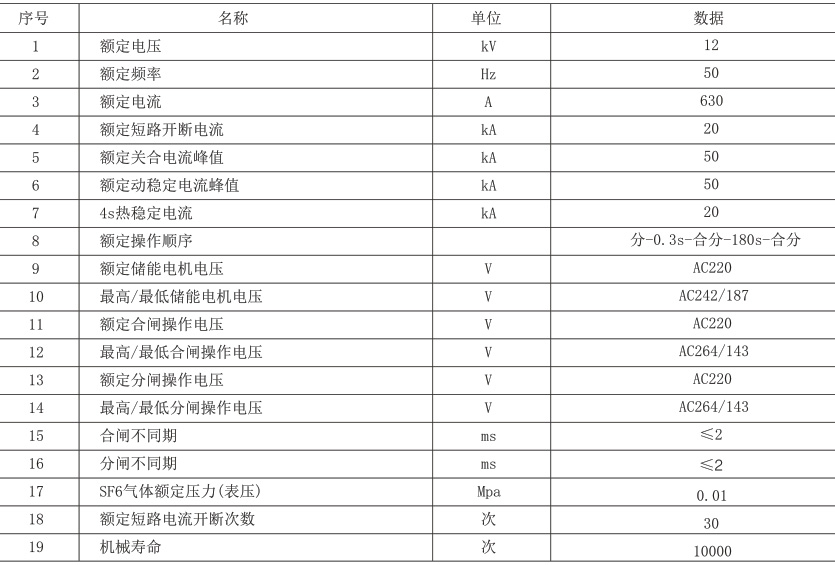

主要技术参数


外形及安装尺寸
